Вакуумные установки для сбора, очистки и регенерации абразива



Вакуумная система сбора дроби СОВ4/2Вакуумная система подбора и быстрой загрузки абразивного материала СОВ®, предназначена для быстрого сбора, очистки, транспортировки абразивного материала, а также для его загрузки в абразивоструйную установку. СОВ® предназначена для оборудования абразивоструйных площадок или обитаемых камер, и позволяет эффективно, с высокой скоростью, производить транспортировку стандартных абразивных материалов с диаметром частицы до 2-3 мм на расстояние до 25 м.

Вакуумная система СОВ® эксплуатируется совместно с бункером приема абразивного материала (насадками для сбора абразива), подключаемые к сепаратору накопителю материала или бункеру, установленному на абразивоструйную установку модели DSG® – 200. Для долговременной бесперебойной работы систему рекомендуется дополнительно подключить к стационарному сепаратору циклонного типа.

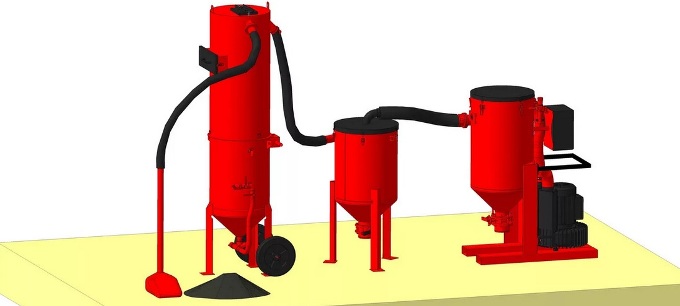

Варинаты подключения СОВ в системах сбора и рекуперации абразива

Подробнее о комплектах оборудования и системах сбора, очистики и рекуперации абразива можно ознакомиться здесь.

Основные технические характеристики систем сбора дроби

Технические характеристик/Модель СОВ®-4СОВ®-4/2
Производительность при работе с никельшлаком, купершлаком, электрокорундом, косточкой, песком, фракцией 0,2÷1,5мм
до 4 т/ч*
до 6 т/ч*
Максимальное рекомендуемое расстояние перемещения абразивных материалов
до 10 метров
до 25 метров
Электропитание, электроуправление
3х380В; 50 Гц
3х380В; 50 Гц
Электродвигатель вакуумного насоса
7,5 кВт18,5 кВт
Потребляемая мощность при рабочем режиме
7,5 кВт
18,5 кВт
Производительность всасывания
220 м3/ч при 270 mbar
420 м3/ч при 350 mbar
Максимальный вакуум
340-360 mbar500 mbar
Площадь пылеулавливающего фильтроэлемента
3 м2
10 м2
Материал фильтроэлемента
полиэстер
полиэстер
Категория применения фильтроэлемента, по ГОСТ 51251-99
F9F9
Система очистки фильтроэлемента
Встряхивание с обратной продувкой
сжатым воздухом от внешнего источника
Встряхивание с обратной продувкой
сжатым воздухом от внешнего источника
Управление очисткой фильтроэлемента
Электронное, регулируемое
Электронное, регулируемое

Установки СОВ поставляется в стационарном или передвижном исполнении, в комплекте с всасывающим рукавом (3 метра), комплектом быстроразъёмных соединений, руководством по эксплуатации и обслуживанию.

Компания инстэл осуществляет гарантийный, послегарантийный сервис, оперативную доставку расходных материалов, имеется склад запасных частей.

Принцип работы вакуумных установок СОВ

СОВ-4 или СОВ-4/2 (далее СОВ) производится как установка, работающая в полуавтоматическом режиме. СОВ устанавливается совместно с приемным бункером, абразивоструйной установкой с присоединенным к ней каскадным рекуператором накопителем и сепаратором мелких частиц на ровной площадке с минимальным удалением друг от друга.

После присоединения всасывающих вакуумных рукавов, с помощью быстроразъёмных соединений, абразивный материал насыпается в приемный бункер вручную (при установке вакуумной системы, на площадке, предназначенной для абразивоструйных работ), либо системой скребковых транспортеров установленных в обитаемой камере абразивоструйной обработки располагаемых выше приемного бункера. На пульте управления установите рычажный переключатель в положение 1, и нажмите кнопку «ПУСК» включается вакуумный насос, создающий вакуум в транспортной линии.

Абразивный материал засасывается через всасывающий патрубок, и по всасывающим шлангам подается в рекуператор накопитель, где поступенчато очищается, от пыли и крупных частиц и под действием гравитации падает в приемную чашку абразивоструйного аппарата

Загрязненный пылью воздух очищается двумя ступенями:

  • Первая ступень, стационарный сепаратор циклонного типа, в котором происходит предварительная очистка запыленного воздуха от крупных пылевидных частиц и легких загрязнений.
  • Вторая ступень, фильтрующий элемент из полиэстера очищающий воздух до класса F9 по ГОСТ Р 51251, далее воздух очищенный до 98% проходя через вакуумный насос выбрасывается в атмосферу или внутрицеховое помещение. Абразивная пыль и частицы  других загрязнений, оседающие на стенках фильтрующих элементов, периодически стряхиваются кратковременным импульсом сжатого воздуха в конусный приемник для сбора пыли. В нижней части конусного приемника установлен дисковый поворотный затвор с классом герметичности «А».

В процессе работы вакуумной системы СОВ необходимо выгружать скопившуюся в конусном приемнике  пыль. Присоедините к нижнему фланцу дискового поворотного затвора пластиковый мешок с помощью хомута. Выключите вакуумную систему и дождитесь полной остановки вакуумного насоса. Опустите рукоятку дискового затвора вниз в положение открыто и дождитесь не менее двух импульсов сжатого воздуха очищающего фильтрующий элемент. Закройте дисковый затвор до упора вверх. Утилизируйте пылевидные отходы.
